Introduction

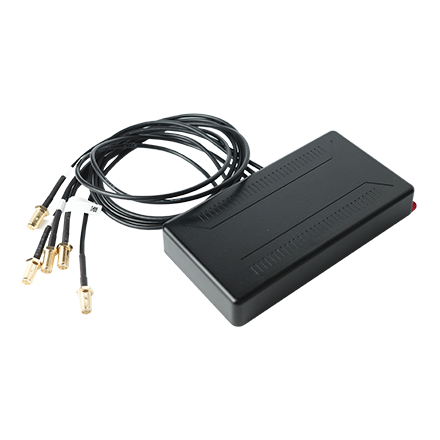

DAMP5GL1L5RA1_J2M 是一款组合天线，将 2×2 MIMO 5G 天线和双频 GPS L1/L5 GNSS 天线集成于紧凑的外壳中。它具有宽广的蜂窝频段覆盖范围、集成的 GNSS 低噪声放大器 (LNA)、SMA-J 连接器和 2 米长的射频电缆，可为车辆、物联网和智能终端应用提供可靠的连接和定位性能。

Key Features

集成式 5G 和 GNSS 组合设计
DAMP5GL1L5RA1_J2M 将四个 5G 蜂窝天线和一个 GPS L1/L5 GNSS 天线集成在一个外壳中，支持高速无线连接和定位功能。
宽带 2×2 MIMO 5G 性能
5G主天线覆盖820–960 MHz、1710–2690 MHz、3300–3800 MHz和4400–5000 MHz频段，而辅助天线覆盖1710–2690 MHz、3300–3800 MHz和4400–5000 MHz频段，从而实现广泛的4G/5G连接。
双频GPS L1/L5定位
该GNSS天线支持1575.42 MHz的GPS L1和1176 MHz的GPS L5，采用右旋圆极化（RHCP），阻抗为50欧姆，并集成30±3 dB低噪声放大器（LNA），可实现可靠的定位信号接收。
车辆就绪型电缆和连接器集成
该天线配备五个 SMA-J 连接器、用于 5G 的 LMR100 电缆、用于 GPS 的 RG174 电缆以及 2000±100 毫米的电缆长度，支持在车辆、物联网和智能终端应用中灵活安装。

Parameters

Performance
LNA
Mechaical
Environmental

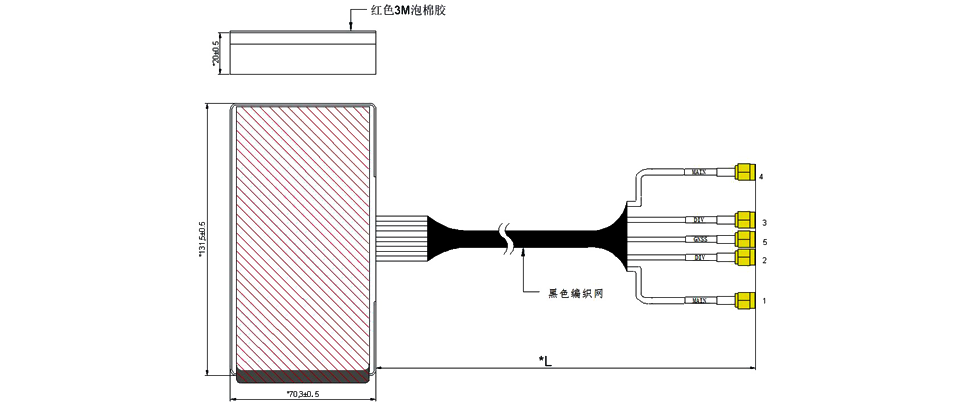

Drawing

全球导航卫星系统天线
频率	GPS L1：1575.42 MHz ±1.023 MHz； GPS L5：1176 MHz ±2 MHz
标称阻抗	50Ω
极化	RHCP
峰值增益	-3.5 dBic @1176 MHz；1 dBic @1575 MHz
5G主天线
频率范围	820–960 MHz；1710–2690 MHz；3300–3800 MHz；4400–5000 MHz
标称阻抗	50 Ω
峰值增益	820–960 MHz 频段：3 dBi；1710–2690 MHz 频段：8 dBi；3300–3800 MHz 频段：7 dBi；4400–5000 MHz 频段：6 dBi
5G辅助天线
频率范围	1710–2690 MHz；3300–3800 MHz；4400–5000 MHz
标称阻抗	50 Ω
峰值增益	8 dBi @1710–2690 MHz；7 dBi @3300–3800 MHz；7 dBi @4400–5000 MHz
