Introduction

该紧凑型贴片天线采用矩形微带设计，用于接收 GPS C/A 右旋圆极化波，具有低反射损耗、低轴比和高增益等特点。

Key Features

紧凑型贴片设计，易于集成

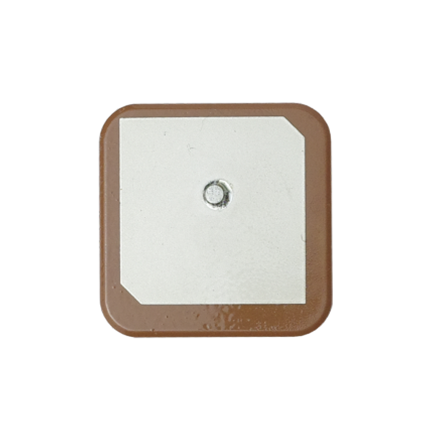

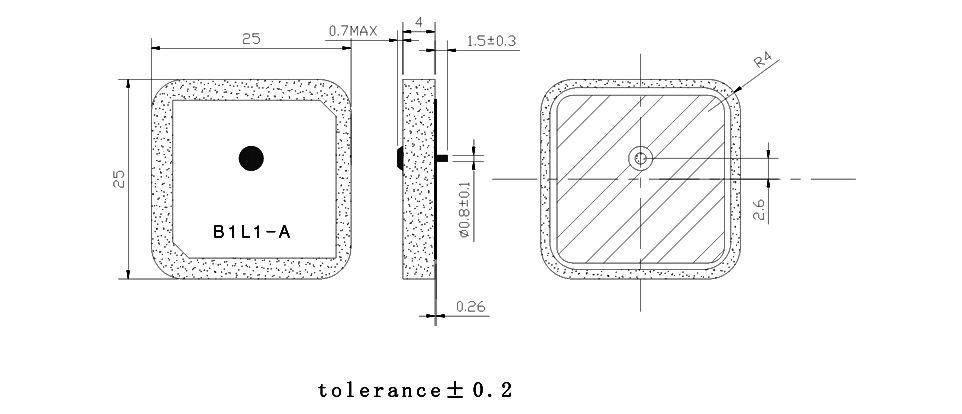

DAS1568R25F14-B1L1-A 采用紧凑的 25 × 25 × 4.0 mm 方形介质贴片结构，非常适合空间受限的定位终端和嵌入式 GNSS 设备。其扁平紧凑的尺寸有助于简化天线集成，同时保持可靠的性能。
可靠的GPS信号接收
该天线支持 GPS L1 和 COMPASS B1 频率接收，覆盖 1575 MHz 和 1561 MHz 频段。其在指定的 B1L1-A 接地平面上的中心频率为 1590 MHz，旨在为定位和导航应用提供稳定的卫星信号接收。
适用于GNSS应用的出色RHCP性能
该天线采用右旋圆极化，与GNSS卫星信号特性匹配良好。其低轴比有助于提高极化效率，并支持在实际运行环境中实现更稳定的信号捕获。
高增益，低信号反射
DAS1568R25F14-B1L1-A 的典型天顶增益≥3.0 dBi，中心频率处的驻波比≤1.5，回波损耗≤-10 dB 时带宽≥9.0 MHz。这些特性有助于实现高效的信号接收、降低失配损耗和可靠的 GNSS 跟踪性能。
