Introduction

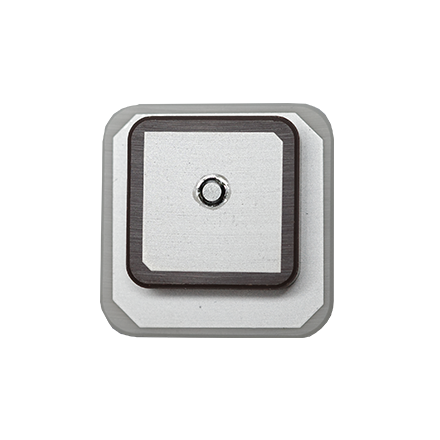

SPATB1184BB2254_J7011 是一款紧凑型单馈多频 GNSS 陶瓷贴片天线，专为高性能定位应用而设计。它覆盖 GPS L1/L5、Galileo E1/E5a、北斗 B1I/B1C/B2a、QZSS L1/L5 和 IRNSS L5 等多个星座，采用堆叠式低剖面结构和粘合式安装方式，易于集成，并可可靠地接收多星座信号。

适用于 B1/L1 定位应用
低反射损耗可实现稳定的信号性能
低轴比
高增益，可实现可靠的卫星信号跟踪

Key Features

多频GNSS覆盖
SPATB1184BB2254_J7011 支持高频段 1559–1592 MHz 和低频段 1164–1189 MHz，覆盖 GPS L1/L5、Galileo E1/E5a、北斗 B1I/B1C/B2a、QZSS L1/L5 和 IRNSS L5，适用于多星座定位应用。
紧凑型集成单馈电设计
该天线采用单馈多频结构，有助于简化射频集成，同时在紧凑的陶瓷贴片外形尺寸中保持广泛的 GNSS 频率覆盖范围。
适用于GNSS应用的出色RHCP性能
该天线采用右旋圆极化设计，可匹配 GNSS 卫星信号特性，支持 GPS、北斗和 GLONASS 应用中的稳定信号接收。
安装简便，结构坚固耐用
该天线采用 NITTO 5000NS 粘合剂安装，胶带厚度为 0.16 毫米，并具有介电陶瓷基板、镀银电极和接地底座，以及镀锡铜引脚，以实现可靠的机械和电气性能。
