Introduction
Harxon HX-CH7609A 是一款高性能 GNSS 天线，专为高精度定位应用而设计，支持 GPS、GLONASS、Galileo、北斗和 L 波段校正服务。它能够在动态环境下提供稳定的卫星跟踪和可靠的定位精度。HX-CH7609A 针对测绘、无人机作业进行了优化，将强大的射频性能与紧凑、易于现场部署的设计相结合，使其适用于地面和机载精密定位系统。
用于无人机和测绘的高性能螺旋天线

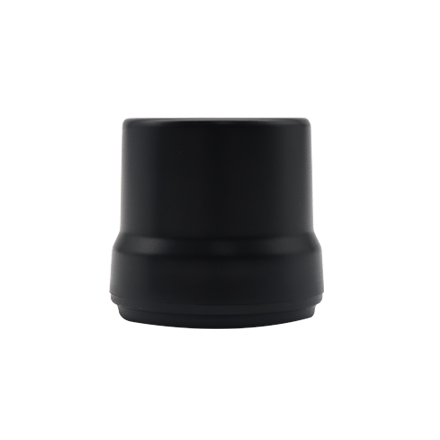

无人机天线 HX-CH7609A
Key Features
高相位中心稳定性，实现稳定性能
HX-CH7609A D-Helix™ 天线采用多点馈电技术，确保了厘米级精度的高相位中心稳定性，并采用了 D-QHA 技术，实现了非凡的 2.8dBi 增益。
强大的抗干扰性能
HX-CH7609A 采用先进的电路布局，并配备强大的预滤波 LNA，具有出色的带外干扰抑制性能，可抑制可能出现的有害电磁干扰。
优化安装以进行集成
这款轻巧的HX-CH7609A GNSS天线重量仅为30.5克，尺寸紧凑，直径仅为43.6毫米，高度仅为40.8毫米。天线底部采用螺丝固定，更加稳固。所有这些优点使其成为集成设计的理想之选。
Parameters
| 已接收信号 | GPS L1/L2/L5 GLONASS L1/L2 伽利略E1/E5a/E5b BDS B1/B2/B3 QZSS L1/L2/L5/L6 IRNSS L5 SBAS L1/L5 L波段 |
| 标称阻抗 | 50Ω |
| 极化 | RHCP |
| 轴比 | ≤3dB |
| 方位覆盖范围 | 360°（全方位） |
| 输出驻波比 | ≤2.0 |
| 增益 RHCP（最大值） | 1166-1278MHz 2.6dBi (@ Zenith) 1559-1612MHz 2.8dBi (@ Zenith) L波段1.5dBi（@ Zenith） |
| 低噪声放大器增益 | 33±2dB |
| 噪声系数 | ≤2dB |
| 输出驻波比 | ≤2.0 |
| 带外抑制 | 上频段：<1400MHz>30dB <1450MHz>33dB >1700MHz>30dB 低频段：<1000MHz>41dB<1100MHz>40dB<1130MHz>28dB |
| 通带纹波 | ±2dB |
| 工作电压 | +3.3 至 +12VDC |
| 运行电流 | ≤55mA |
| 差分传播延迟 | ≤5ns |
| 方面 | 43.6*40.8毫米 |
| 连接器 | SMA-J |
| 重量 | ≤30.5克 |
| 安装 | 3颗3号48UNC螺钉固定 |
| 工作温度 | -40℃至+70℃ |
| 储存温度 | -55℃至+70℃ |
| 湿度 | 95%非冷凝 |
| 防水/防尘 | IP67 |
Applications
测绘无人机
电力线巡检无人机
固定翼无人机
灯光秀无人机
送货无人机
农业喷洒无人机
