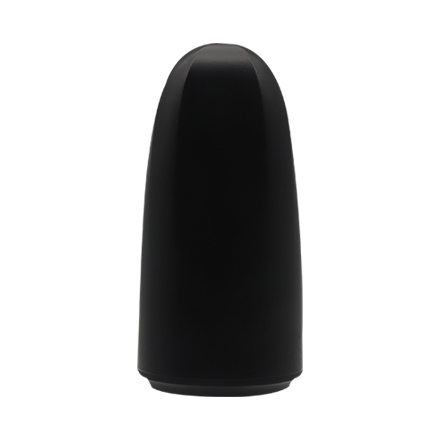

无人机天线 HX-CHX600A
Harxon HX-CHX600A 是一款高性能 GNSS 天线，专为高精度定位应用而设计。它在 GPS、GLONASS、GALILEO 和北斗四大卫星导航系统上均具备卓越的卫星跟踪能力，并支持 L 波段校正服务，可在复杂环境下提升定位精度。HX-CHX600A 拥有测量级 RTK 定位精度，确保可靠稳定的性能，是土地测量、地图绘制工作流程、无人机摄影测量、自主飞行控制以及其他专业 GNSS 应用的理想之选。其坚固耐用的设计、多星座兼容性和稳定的相位中心性能，使 HX-CHX600A 成为系统集成商寻求紧凑、可靠、高精度 GNSS 解决方案的理想之选。
Harxon D-Helix™ 天线是一款获得专利的 D-QHA 多星座天线，它在一个天线中即可确保对 GPS、伽利略、北斗、GLONASS 以及 L 波段信号的出色接收。
Harxon 的 D-QHA 技术确保了更稳定的广角圆极化 (WACP) 性能和更小的天线相位中心偏差 (PCV)，从而确保了更精确的定位精度。
D-Helix™ 天线能够在具有挑战性的条件下跟踪任何可见卫星，从而提供更高精度和更可靠数据的定位解决方案。
该天线低噪声放大器具有优异的带外抑制性能，能够抑制电磁干扰，从而保证GNSS信号的稳定性和可靠性。
Harxon 的 D-QHA 技术确保了更稳定的广角圆极化 (WACP) 性能和更小的天线相位中心偏差 (PCV)，从而确保了更精确的定位精度。
| 已接收信号 | GPS L1/L2/L5/L波段 GLONASS L1/L2/L3 伽利略 E1/E5a/E5b/E6 BDS B1/B2/B3 QZSS L1/L2/L5/L6 IRNSS L5 SBAS L1/L5 |
| 标称阻抗 | 50Ω |
| 极化 | RHCP |
| 轴比 | ≤3dB |
| 输出驻波比 | ≤2.0 |
| 增益 RHCP（最大值） | 1166-1278MHz 4.2dBi（天顶） 2.0dBi（仰角45°） 0.2dBi（仰角30°） 1520-1610MHz 3.8dBi（天顶） 1.8dBi（仰角60°） 0.7dBi（仰角45°） L波段 2.5dBi（@天顶） 0.4dBi（@60°仰角） -0.5dBi（@45°仰角） |
| 低噪声放大器增益 | 33dB（典型值） |
| 噪声系数 | ≤1.5dB |
| 输出驻波比 | ≤2.0 |
| 带外抑制（±100MHz） | ≥30dB |
| 通带纹波 | ±2dB |
| 工作电压 | +3.3 至 +12VDC |
| 运行电流 | ≤55mA |
| 群延迟涟漪 | ＜15ns |
| 方面 | 40*82.6毫米 |
| 连接器 | SMA男性 |
| 重量 | ≤45克 |
| 安装 | 3*3/32"-48*DP6mm (UNC) |
| 工作温度 | -40℃至+70℃ |
| 储存温度 | -55℃至+70℃ |
| 湿度 | 95%非冷凝 |
| 防水/防尘 | IP67 |
| 监管合规 | FCC CE RoHS REACH |
测绘无人机
电力线巡检无人机
固定翼无人机
灯光秀无人机
送货无人机
农业喷洒无人机
