Introduction

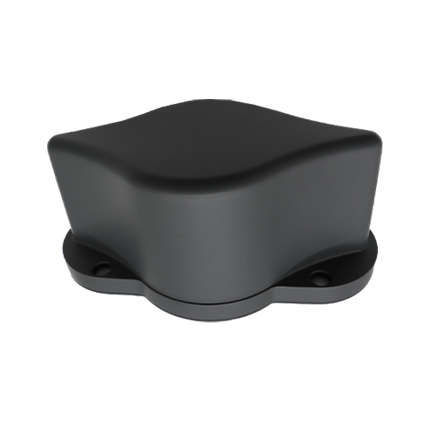

HX-MVX600A 全频段 GNSS 车载天线专为智能交通和车载应用而设计，支持 GPS、北斗、GLONASS、伽利略、QZSS 和 IRNSS 信号以及 400MHz–5.9GHz 无线通信频段。该天线具有稳定的卫星跟踪性能、卓越的抗干扰能力和坚固耐用的工业级可靠性，即使在严苛的运行环境下，也能为包括地铁、轻轨、火车和高速铁路系统在内的轨道交通车辆提供可靠的 GNSS 定位和无线通信性能。

Full-Band Multi-Constellation GNSS Support
Advanced Anti-Interference Capability in Complex Environments
Rugged IP67 Design for Rail Transit Applications
Integrated 400MHz–5.9GHz Communication Antenna

Key Features

全频段多星座GNSS支持
HX-MVX600A 支持 GPS、北斗、GLONASS、伽利略、QZSS、IRNSS 和 SBAS 信号，具备全频段多频跟踪能力，可提供可靠稳定的高精度定位性能。
集成式GNSS和蜂窝通信设计
HX-MVX600A 将 GNSS 和蜂窝天线集成在一个紧凑的外壳中，支持 400MHz 至 5.9GHz 的宽频率范围，涵盖 LTE、4G、蓝牙和 Wi-Fi 通信系统。
卓越的抗干扰能力和坚固的可靠性
HX-MVX600A采用先进的低噪声放大器（LNA）技术，具有出色的带外干扰抑制能力，可有效降低来自周围无线通信系统和电力基础设施的电磁干扰。
在严苛环境下保持稳定性能
HX-MVX600A 采用高度稳定的相位中心和优化的低仰角信号接收能力设计，即使在复杂的运行环境中也能保持可靠的卫星跟踪和稳定的 GNSS 信号输出。

Parameters

已接收信号	GPS L1/L2/L5/L波段 GLONASS G1/G2/G3 伽利略 E1/E5a/E5b/E6 北斗B1I/B2I/B3I/B1C/B2a/B2b/B2a QZSS L1/L2/L5/L6 IRNSS L5 SBAS L1/L5
标称阻抗	50Ω
极化	RHCP
GNSS天线增益	≥5dBi
轴比	≤2dB
前后比例	≥20dB
20°仰角时的增益变化	≤±2dB
相位中心变化	±2毫米

频率（蜂窝天线）	400MHz-5900MHz
标称阻抗	50Ω
极化	垂直极化
输出驻波比	≤2
天线增益	400-470MHz：≥3dB；825-960MHz：≥4dB；1710-2170MHz：≥6dB；2400-2700MHz：≥8dB；5700-5900MHz：≥8.5dB

低噪声放大器增益	50±2dB
噪声系数	≤1.5dB
带外抑制	≥30dB@fL-50MHz ≥30dB@fH+50MHz ≥50dB@fL-100MHz ≥50dB@fH+100MHz
通带纹波	±2dB
1 dB 压缩点	≥0dBm
差分群延迟	≤5ns
工作电压	+3.3 至 +12VDC
运行电流	≤60mA
