Introduction

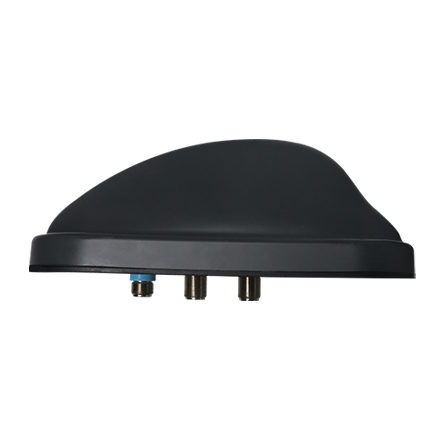

HX-MVX602A 全频段 GNSS 车载天线专为车辆导航、跟踪和智能交通应用而设计，支持 GPS、北斗、GLONASS 和 Galileo 多星座信号，并配备两根通信天线，可用于 2G、3G、4G 和 Wi-Fi 通信。该天线具有稳定的定位性能、出色的抗干扰能力和坚固耐用的 IP67 工业级防护设计，即使在严苛的运行环境下，也能为包括地铁、轻轨、火车和高速铁路系统在内的轨道交通车辆提供可靠的 GNSS 和无线通信性能。

Full-Band Multi-Constellation GNSS Support
Integrated Dual Communication Antennas (2G/3G/4G/Wi-Fi)
Advanced Anti-Interference Capability in Complex Environments
Rugged IP67 Design for Rail Transit Applications

Key Features

全频段多星座GNSS支持
HX-MVX602A 支持 GPS、北斗、GLONASS 和 Galileo 多星座信号，并具备多频能力，可为导航、跟踪和监控应用提供可靠稳定的定位性能。
集成蜂窝网络和Wi-Fi通信功能
HX-MVX602A 集成了支持 2G、3G、4G 和 Wi-Fi 频段的通信天线，可实现稳定的无线连接并简化系统集成。
卓越的抗干扰能力和坚固的可靠性
HX-MVX602A 采用先进的低噪声放大器 (LNA) 技术和出色的带外抑制能力，可有效抑制来自周围无线系统和复杂电磁环境的电磁干扰。
坚固耐用的工业级设计
HX-MVX602A 采用坚固耐用的 IP67 防护等级外壳设计，可为长期户外运行提供出色的环境可靠性。其坚固的结构和宽广的工作温度范围确保了在严苛的车载应用中也能提供可靠的性能。

Parameters

已接收信号	GPS L1/L2/L5 GLONASS G1/G2/G3 伽利略 E1/E5a/E5b/E6 BDS B1I/B2I/B3I/B1C/B2a/B2b
标称阻抗	50Ω
极化	GNSS：右旋圆极化其他：垂直极化
GNSS天线增益	≥3dBi
方位覆盖范围	360°
输出驻波比	≤2.0
天线增益	≥3dBi

频段（通信天线）	825-960 MHz，1710-2700 MHz （可用于4G、蓝牙/Wi-Fi等）
输出驻波比	≤2.0
极化	垂直极化
天线增益	825-960MHz：最大增益2.5dBi 1710-2170MHz：最大增益5.5dBi 2300-2400MHz：最大增益4dBi 2170-2700MHz：最大5dB

低噪声放大器增益	40±2dB
噪声系数	≤2dB
带外抑制	≥30dB@fL-50MHz ≥30dB@fH+50MHz ≥50dB@fL-100MHz ≥50dB@fH+100MHz
工作电压	+3.3 至 +12VDC
运行电流	≤50mA

方面	266.5毫米106.5毫米98毫米
连接器	NK
重量	≤1.7公斤
安装	4 × M8 螺钉紧固扭矩范围：10–12 N·m 目测法：用扳手拧紧螺丝时，观察弹簧垫圈。待其完全压平后，再拧紧3/4到1圈。
