Introduction
Harxon HX-CH3602A 是一款高性能 GNSS 天线，专为高精度定位服务而设计，可提供卓越的卫星信号跟踪，包括 GPS、GLONASS、GALILEO 和北斗。其 RTK 级别的定位精度使其成为测绘、各种无人机作业等应用的理想选择。
采用D-QHA技术的小型轻型无人机天线

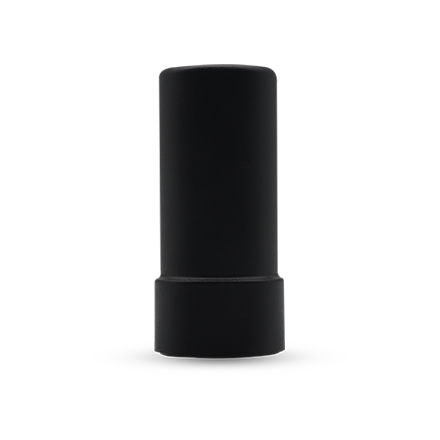

无人机天线 HX-CH3602A
Key Features
先进的D-QHA技术
Harxon 的 QHA 技术确保 HX-CH3602A 具有稳定的宽角圆极化 (WACP) 性能和较小的天线相位中心偏差 (PCV)。
在复杂环境下进行跟踪
HX-CH3602A 能够在具有挑战性的条件下跟踪可见卫星，提供高精度、可靠数据的定位解决方案。
强大的抗干扰性能
该天线低噪声放大器具有优异的带外抑制性能，能够抑制磁干扰，从而保证GNSS信号的稳定性和可靠性。
尺寸小巧，重量轻
HX-CH3602A天线重量轻、尺寸小，可减轻无人机的负载，并配备标准SMA公头连接器，便于集成。其IP67防护等级设计可有效防尘防水。
Parameters
| 已接收信号 | GPS L1 GLONASS L1 伽利略E1 北斗B1 QZSS L1 SBAS L1 |
| 标称阻抗 | 50Ω |
| 极化 | RHCP |
| 轴比 | ≤3dB |
| 增益 RHCP（最大值） | 1559-1610MHz 2.5dBi（最大值） |
| 低噪声放大器增益 | 33dB（典型值） |
| 噪声系数 | ≤1.5dB |
| 输出驻波比 | ≤2.0 |
| 工作电压 | +3.3 至 +12VDC |
| 运行电流 | 35mA（最大值） |
| 相位中心偏差（PCV） | ±3毫米 |
| 群延迟涟漪 | ＜15n |
| 方面 | 27.5*59毫米 |
| 连接器 | SMA男性 |
| 重量 | ≤25克 |
| 安装 | 客户自行设计安装方案 |
| 工作温度 | -40℃至+70℃ |
| 储存温度 | -40℃至+70℃ |
| 湿度 | 95%非冷凝 |
| 防水/防尘 | IP65 |
| 监管合规 | CE、RoHS |
Applications
测绘无人机
电力线巡检无人机
固定翼无人机
灯光秀无人机
送货无人机
农业喷洒无人机
