Introduction

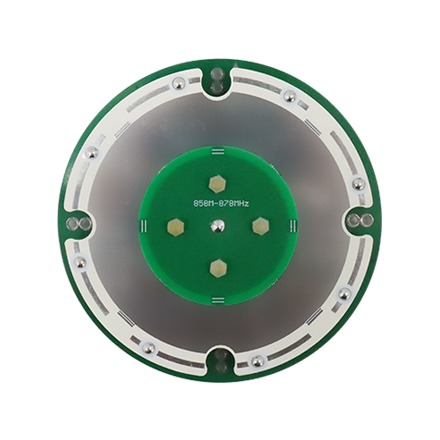

Harxon HX-SE403A 是一款全频段全频率 OEM GNSS 天线，支持 GPS、GLONASS、北斗和伽利略导航系统。它集成了低剖面无线电天线，支持 915 MHz 无线电频段。这款多功能解决方案满足了当前需要同时具备导航和通信功能的设备的需求。HX-SE403A 将 GNSS 天线和无线电天线无缝集成于单一产品中，简化了系统设计并降低了生产成本。其紧凑的集成设计确保了空间利用率和出色的电磁兼容性，使其成为集成到机器人割草机中的理想选择。

Key Features

良好的电磁兼容性
HX-SE403A 将 GNSS 天线和无线电天线无缝集成于一体，易于集成到 RTK 系统中。该天线简化了 RTK 系统的整体设计，并保证了稳定的定位和通信性能。
精密调谐GNSS天线
该GNSS天线提供卓越的卫星信号跟踪性能。凭借先进的多点馈电技术，它具有非常稳定的相位中心变化，从而保证了出色的定位精度。
低剖面无线电天线
该无线电天线采用卓越的低剖面设计，便于与 GNSS 天线无缝集成，使整个 OEM GNSS 天线系统易于集成到定位系统中。
结构紧凑可靠天线结构
这款集成式 OEM GNSS 天线采用紧凑型设计，不仅节省空间，而且提高了天线系统的整体性能和集成能力，尺寸仅为 Φ122*23.8mm。

Parameters

Performance
LNA
Mechaical
Environmental

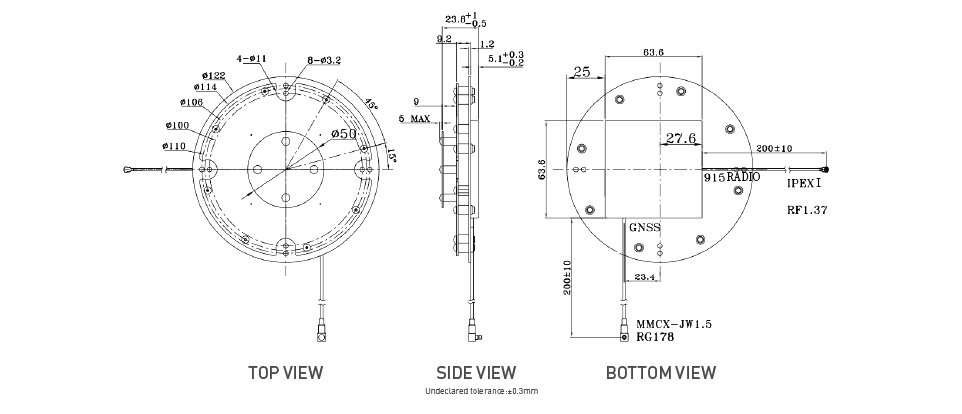

Drawing

已接收信号	GPS L1/L2/L5 GLONASS L1/L2/L3 伽利略 E1/E5a/E5b/E6 BDS B1I/B2I/B3I/B1C/B2a/B2b QZSS L1/L2/L5/L6 IRNSS L5 SBAS L1/L5 902-928MHz
标称阻抗	50Ω
极化	GNSS天线：右旋圆极化无线电天线：VP
轴比	≤3dB
方位覆盖范围	360°
输出驻波比	≤2.0
峰值增益	GNSS：5dBi 915M：0.5dBi
相位中心误差	±2毫米

低噪声放大器增益	L1：40±2dB L2：38±2dB
噪声系数	≤2dB
输出驻波比	≤2.0
通带纹波	±2dB
工作电压	+3.3 至 +12VDC
运行电流	≤45mA
