Introduction

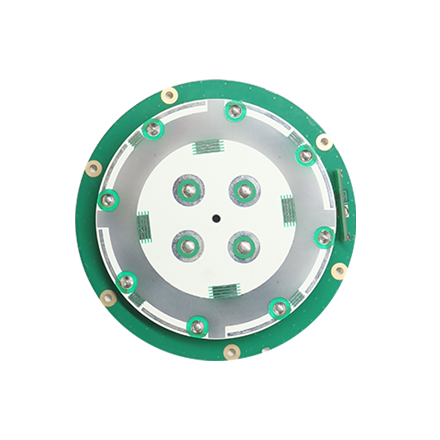

HX-SE408A 是一款嵌入式多星座多频 GNSS 天线，将 GNSS 天线和 WiFi/蓝牙天线集成于一个紧凑的外壳中。这种集成设计节省空间、简化安装并降低维护复杂性，使其成为空间受限应用的理想之选。它提供高精度定位和可靠的 WiFi/蓝牙连接，并具有出色的抗电磁干扰能力，确保在恶劣环境下也能稳定运行。高精度 GNSS 和高速 WiFi/蓝牙数据传输的结合，使其成为测绘、机器人等对精度要求极高的应用的完美之选。

Key Features

稳定的相位中心实现稳健的定位性能
HX-SE408A 支持多星座全频卫星信号跟踪，包括 GPS、GLONASS、Galileo、北斗、QZSS、IRNSS、SBAS 和 L 波段。它采用 Harxon X-Survey™ 技术，支持多点馈源功能。
高度集成的布局，便于集成
HX-SE408A 将 GNSS 天线和 WiFi/蓝牙天线集成于紧凑的外壳内，简化了各种应用的集成。对称平衡阵列有效降低了干扰，确保了稳定的相位中心和始终可靠的信号接收。
复杂环境下的跟踪
这款天线具有卓越的高增益性能和超低的信号损耗，确保可靠的卫星信号跟踪。它还具有宽波束宽度，覆盖宽频率范围，并具有较高的边际增益。
强大的抗干扰性能
先进的低噪声放大器在改善信号滤波和带外抑制方面表现出色，能够抑制不必要的电磁干扰，并具有强大的多径抑制能力。

Parameters

已接收信号	GPS L1/L2/L5 GLONASS L1/L2/L3 伽利略 E1/E5a/E5b/E6 BDS B1/B2/B3 QZSS L1/L2/L5/L6 IRNSS L5 SBAS L1/L5 L波段
标称阻抗	50Ω
极化	RHCP
轴比	≤1dB（典型值）
方位覆盖范围	360°

频率（4G天线）	2.4GHz-2.48GHz，5.2GHz-5.85GHz
标称阻抗	50 Ω
极化	线性偏振
输出驻波比	≤2.5（典型值）
辐射效率	≥50%（典型值）

低噪声放大器增益	30±2dB
噪声系数	≤2dB
输出驻波比	≤2.0
通带纹波	±2dB
工作电压	+3.3 至 +12VDC
运行电流	≤45mA
差分传播延迟	≤5ns

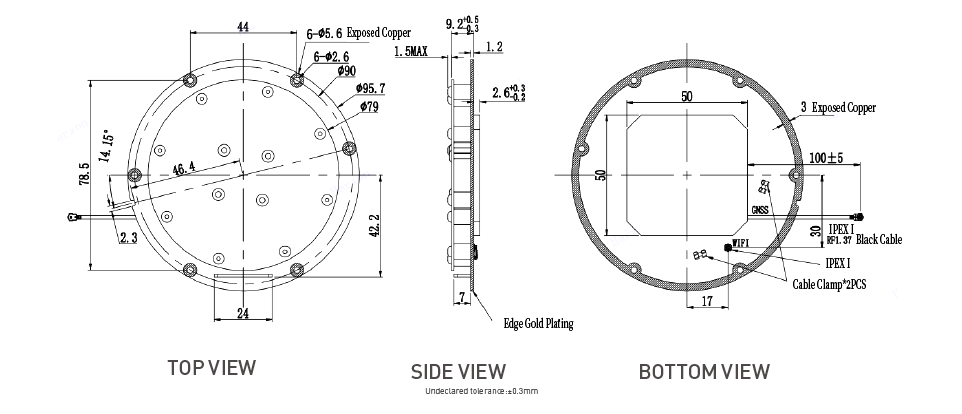

方面	Φ95.7*13.3mm
重量	≤130克
连接器	GNSS：RF1.37黑色电缆，带IPEX第一代母连接器 WIFI：IPEX 第一代板端公头 JC 连接器
安装	6颗M2.5螺丝
