Introduction

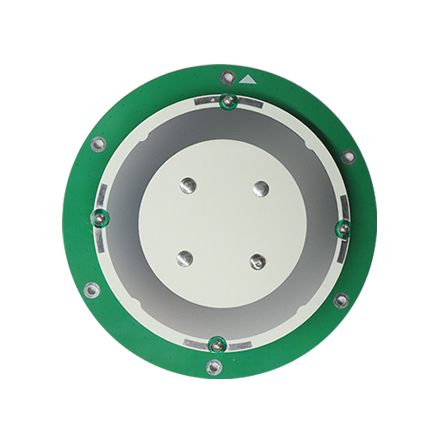

Harxon HX-SE406A 是一款高性能全频 GNSS 天线，专为割草机器人设计，以经济实惠的价格提供厘米级定位精度。它具有高增益（峰值 5dBi）、稳定的相位中心和多星座全频支持，确保在复杂的割草地形中也能可靠导航。其紧凑的设计和良好的电磁兼容性简化了集成，而稳定的信号跟踪性能和强大的多径抑制能力则保证了性能的一致性，使其成为精准高效、经济实惠的草坪护理解决方案的理想之选。

Key Features

高相中心稳定性
HX-SE406A 提供对卓越卫星信号跟踪的全面支持，包括 GPS、GLONASS、Galileo、北斗，可提供 5 dBi 的峰值增益、宽波束宽度和卓越的广角圆极化 (WACP)。
强大的抗干扰性能
HX-SE406A 的先进低噪声放大器 (LNA) 具有卓越的放大性能、出色的带外抑制和强大的噪声抑制能力，从而增强了 GNSS 信号的完整性。
结构紧凑可靠天线结构
HX-SE406A 采用紧凑的 Φ120×15.8 毫米外形尺寸和轻巧的 100 克设计，使用专有的微波材料和精密成型工艺，以实现低损耗和增强的结构稳定性。

Parameters

Performance
LNA
Mechaical
Environmental
Drawing

已接收信号	GPS L1/L2/L5 GLONASS L1/L2/L3 伽利略 E1/E5a/E5b/E6 BDS B1/B2/B3 QZSS L1/L2/L5/L6 IRNSS L5 SBAS L1/L5
标称阻抗	50Ω
极化	RHCP
轴比	≤3dB
方位覆盖范围	360°
输出驻波比	≤1.9
峰值增益	5.0dBi
相中心高度	L2：9.5毫米 L1：8.5毫米
相位中心误差	±2毫米

低噪声放大器增益	L2：30±2分贝 L1：30±2分贝
噪声系数	≤1.8dB
输出驻波比	≤1.9
通带纹波	±2dB
工作电压	+3.3 至 +12VDC
运行电流	≤27mA
差分传播延迟	≤5ns
