Introduction

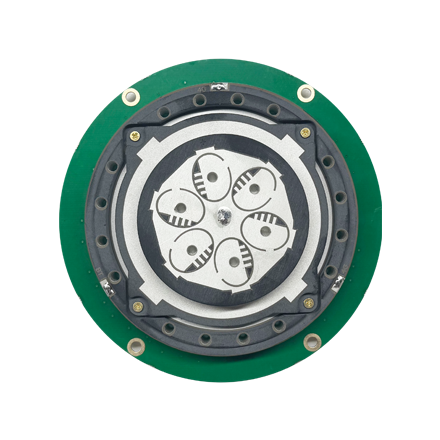

Harxon X-Survey™ OEM 天线 HX-CSX137A 是一款多星座、多频段的高精度嵌入式测量天线。它是一款高度集成的 GNSS 天线，在极其小巧的外壳内集成了双 4G 天线、Wi-Fi 天线和蓝牙天线。这款多功能天线可应用于多种测量领域。

Key Features

稳定相中心，性能卓越
HX-CSX137A 全面支持可靠稳定的卫星信号跟踪，包括 GPS、GLONASS、Galileo 和北斗，以及 L 波段校正服务。它采用多点馈电技术，具有非常稳定的相位中心。
极佳的兼容性，带来可靠的性能
这款多功能天线采用紧凑型设计，集成了 GNSS 天线、4G 天线、WIFI 天线和蓝牙天线，具有极佳的兼容性，可集成到 RTK 应用中。
复杂环境下的跟踪
这款天线具有卓越的高增益性能和超低的信号损耗，确保可靠的卫星信号跟踪。它还具有宽波束宽度，覆盖宽频率范围，并具有较高的边际增益。
强大的抗干扰性能
先进的低噪声放大器在改善信号滤波和带外抑制方面表现出色，能够抑制不必要的电磁干扰，并具有强大的多径抑制能力。
设计紧凑，能耗低
该天线采用自主研发的微波材料，将 GNSS 天线和通信天线高度集成，直径仅为 111 毫米。

已接收信号	GPS L1/L2/L5 GLONASS L1/L2/L3 伽利略 E1/E5a/E5b/E6 BDS B1/B2/B3 QZSS L1/L2/L5 IRNSS L5 SBAS L1/L5 L波段双4G/蓝牙/WiFi
标称阻抗	50Ω
极化	RHCP
轴比	≤3dB
方位覆盖范围	360°（全方位）
输出驻波比	≤2.0
峰值增益	GNSS：1164MHz-1300MHz 4.0dBi，1525MHz-1612MHz 4.5dBi 蓝牙/WiFi：2.4-2.5GHz 0.5dBi 双4G：790-960MHz 0.5dBi，1710-2690MHz 0.5dBi
相位中心偏差	±2毫米

方面	¢111x 23.8毫米
连接器	GNSS：MMCX-C-JW1.5 蓝牙/WiFi：MMCX-C-JW1.5 双4G：MMCX-C-JW1.5
重量	≤150克
安装	安装使用 4 颗 M3.0 螺丝。
