Introduction

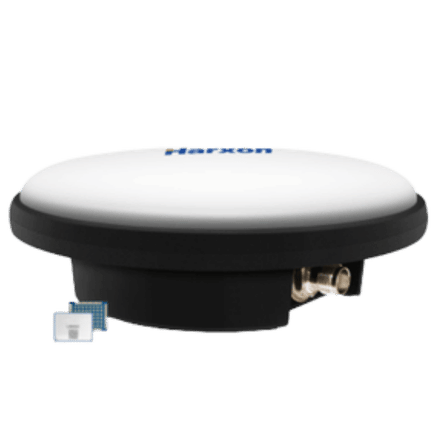

HX-MR405A是一款新一代多频段、多星座全频智能天线，支持北斗、GPS、GLONASS、伽利略和准天顶卫星系统（QZSS）。它融合了哈克森业界领先的GNSS天线技术和优尼科全星座、全频RTK定位模块UM980，将GNSS天线和模块集成于紧凑坚固的外壳中，提供可靠精准的定位性能。HX-MR405A支持单点米级精度、DGPS亚米级精度和RTK厘米/毫米级精度，非常适用于需要高精度导航定位的应用，例如精准农业、工程机械、机器控制和矿用自动驾驶卡车等。

Smart Ruggedized GNSS Antenna Integrated with RTK Module UM980
Full-band Multi-constellation GNSS Support
Industrial Grade IP67 Enclosure
RTK Accuracy: Horizontal: 0.8cm+1ppm, Vertical: 1.5cm+1ppm
Single Point Accuracy: Horizontal: 1.5m, Vertical: 2.5m
DGPS Accuracy: Horizontal: 0.4m, Vertical: 0.8m

Key Features

集成设计和紧凑外形
HX-MR405A 将高精度 GNSS 天线和模块集成到一个紧凑的单元中，确保天线和模块之间具有出色的兼容性，同时简化系统集成并降低工程师的开发成本。
坚固耐用的GNSS天线，具有高相位中心稳定性
HX-MR405A 的主要部件是一款坚固耐用的 GNSS 天线，专为严苛环境而设计。它全面支持可靠稳定的卫星信号跟踪，包括 GPS、GLONASS、Galileo、北斗和 QZSS。
高性能RTK定位模块
HX-MR405A 集成了 Unicore 的全星座全频 RTK 定位模块 UM980，该模块集成了射频、基带和高精度算法，可同时跟踪所有 GNSS 系统的多个频率。
强大的抗干扰性能
该天线配备了强大的预滤波低噪声放大器（LNA），可最大限度地减少高电平带外信号的失感，并抑制可能的电磁干扰，从而提供强大的抗干扰性能，确保GNSS信号的稳定可靠。

Parameters

已接收信号	GPS L1 C/A、L1C、L2P (Y)、L2C、L5 GLONASS G1、G2、G3 北斗系统 B1I、B2I、B3I、B1C、B2a、B2b 伽利略 E1、E5a、E5b、E6 SBAS L1C/A QZSS L1C/A、L1C、L2C、L5、L6 NavIC L5
标称阻抗	50Ω
极化	RHCP
轴比（@Zenith）	≤3dB
方位覆盖范围	360°
峰值增益	5dBi

RTK 连接
定位模块	UM980
单点精度	水平：1.5米垂直高度：2.5米
DGPS精度	水平：0.4米垂直高度：0.8米
RTK精度	水平：0.8厘米+1ppm 垂直方向：1.5厘米+1ppm
时间精度（均方根值）	20纳秒
速度精度（均方根值）	0.03 米/秒
频道	1408
首次修复时间	冷启动<30秒，温启动<20秒，热启动<5秒
初始化时间	＜5秒（典型值）
初始化可靠性	＞99.9%
数据	数据刷新率：50Hz 定位差异数据：RTCM 3.X 数据格式：NMEA-0183，Unicore

低噪声放大器增益	>26dB
噪声系数	≤2dB
输出驻波比	≤2
通带纹波	±2dB

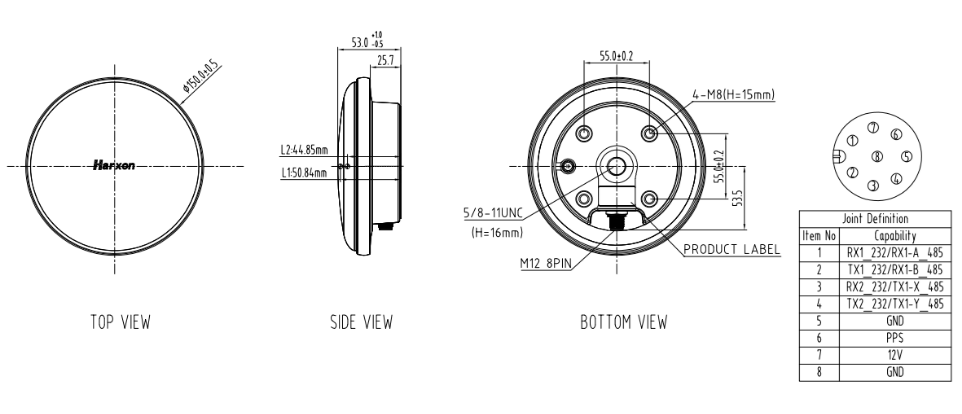

方面	Φ150*53mm
连接器	航空插头，M12 8针
重量	≤650克
安装	杆式安装：5/8"-11 UNC 螺纹安装孔，深度 10–11 毫米螺丝安装：4 × M8 螺丝（标准配置）
接口引脚顺序	1. RX1_232/RX1-A_485 2. TX1_232/RX1-B_485 3. RX2_232/TX1-X_485 4.TX2_232/TX1-Y_485 5. 接地 6. PPS 7. 12伏 8. 接地
