Introduction

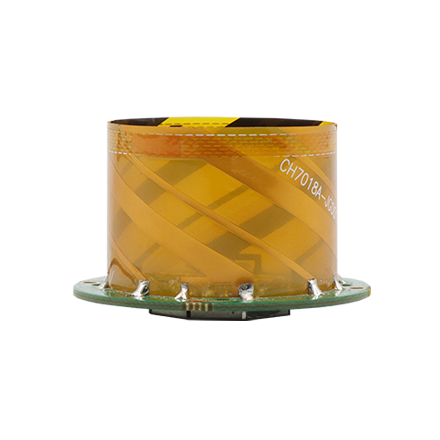

Harxon HX-CH7018A嵌入式天线专为高精度定位而设计，可提供卓越的卫星信号跟踪，包括GPS、GLONASS、GALILEO和北斗系统，以及L波段校正服务。其RTK级别的定位精度使其成为测绘、各种无人机作业等应用的理想之选。

Key Features

先进的D-QHA技术可实现稳定的性能
HX-CH7018A采用多点馈电技术，确保了极高的相位中心稳定性。同时，凭借先进的专利D-QHA技术并覆盖更宽的频率范围，HX-CH7018A实现了高达2.8dBi的增益，从而带来可靠稳定的性能。
强大的抗干扰性能
HX-CH7018A 优化了电路布局，并配备了强大的预滤波 LNA，具有出色的带外干扰抑制性能，并能抑制可能出现的有害电磁干扰。
小巧外形、轻量化设计，专为集成而生
HX-CH7018A 重量仅为 8 克，尺寸仅为 D44*H28 毫米，非常紧凑，是集成到无人机中的理想选择。

已接收信号	GPS L1/L2/L5 GLONASS L1/L2 伽利略E1/E5a/E5b BDS B1/B2/B3 QZSS L1/L2/L5/L6 IRNSS L5 SBAS L1/L5 L波段
标称阻抗	50Ω
极化	RHCP
轴比	≤3dB
方位覆盖范围	360°（全方位）
输出驻波比	≤2.0
获得RHCP（最大值）	1166-1278MHz 2.6dBi (@ Zenith) 1559-1612MHz 2.8dBi (@ Zenith) L波段1.5dBi（@ Zenith）

低噪声放大器增益	33±2dB
噪声系数	≤2dB
输出驻波比	≤2.0
带外抑制	上频段：<1400MHz>30dB <1450MHz>33dB >1700MHz>30dB 低频段：<1000MHz>41dB<1100MHz>40dB<1130MHz>28dB
通带纹波	±2dB
工作电压	+3.3V 至 +5V DCC
运行电流	≤55mA
差分传播延迟	≤5ns
