Introduction

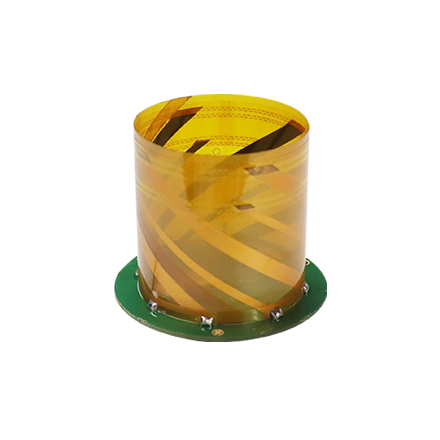

Harxon HX-HE401A 是一款高性能嵌入式螺旋天线，支持接收来自 GPS、GLONASS、北斗和伽利略的全频段信号。它具有高增益、宽带宽和稳定的卫星跟踪性能，确保可靠的定位性能。HX-HE401A 设计紧凑、轻巧且坚固耐用，兼具卓越的射频性能和高可靠性。它易于集成到轻型无人机中，并兼容多种 GNSS 接收机。典型应用包括测绘、航空测量、导航、遥感、灾害监测、交通巡逻、车队管理、公共安全等。

Precision-Tuned Design with Customization Options
Full-Band Multi-Constellation GNSS Support
Compact Φ45 × H39.8 mm Design, ≤10 g
IPEX I Connector for Easy Integration

Key Features

全频段性能稳定
HE401A 提供对卓越卫星信号跟踪的全面支持，包括 GPS、GLONASS、Galileo、北斗、QZSS 和 L 波段，为无人机在复杂的飞行环境中提供可靠的定位。
高相位中心稳定性和一致的性能
HE401A采用多点馈电技术，确保了厘米级精度的高相位中心稳定性。它具有高峰值增益和优异的轴比，从而实现了出色的多径抑制和非常精确的相位中心。
小巧外形、轻量化设计，专为集成而生
HE401A 嵌入式天线重量仅为 10 克，尺寸紧凑，Ф45*H39.8 毫米，非常适合集成到无人机中。
在复杂环境下进行跟踪
该天线具有高增益和宽辐射波束，能够出色地接收低仰角卫星信号。即使在树冠下或建筑物附近等复杂环境下，它也能有效地跟踪可见卫星。

Parameters

Performance
LNA
Mechaical
Environmental

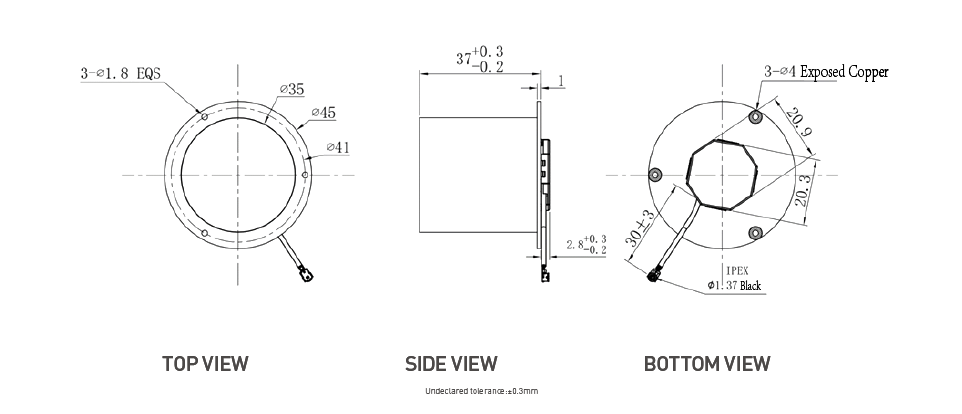

Drawing

已接收信号	GPS L1/L2/L5 GLONASS G1/G2/G3 伽利略 E1/E5a/E5b/E6 BDS B1I/B2I/B3I/B1C/B2a/B2b QZSS L1/L2/L5/L6 L波段
标称阻抗	50Ω
极化	RHCP
轴比	≤3dB
峰值增益	典型值 2.8dBi 1164~1300：3.8 分贝 1525~1612：3 分贝
