Introduction

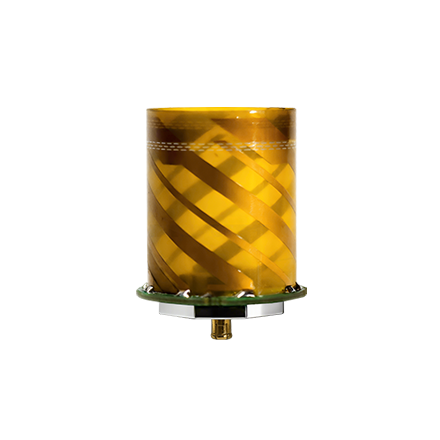

Harxon HX-HE402A嵌入式螺旋天线专为高精度定位而设计，可提供卓越的卫星信号跟踪，支持北斗B1/B2/B3、GPS L1/L2/L5、GLONASS L1/L2/L3、Galileo E1/E5a/E5b/E6、QZSS L1/L2/L5/L6、IRNSS L5、SBAS L1/L5和L波段等多种卫星信号。其紧凑的外形和轻巧的设计使其非常适合集成到无人机中。该天线适用于测绘、遥感、灾害监测、精准农业、公共安全监控等多种应用领域。

Full-Band Multi-Constellation GNSS Support
Compact Φ28.5 × H37.6 mm Design, Only 6 g
MCX-J Connector for Compact System Integration
Precision-Tuned Design with Customization Options

Key Features

全频段性能稳定
HX-HE402A是一款嵌入式螺旋天线，专为精密定位而设计，支持北斗、GPS、GLONASS、伽利略、QZSS、IRNSS、SBAS和L波段校正。它能够实现无缝集成，简化整体系统设计。
先进的专利D-QHA技术
该天线采用专利 D-QHA 技术，可实现稳定的广角圆极化 (WACP) 性能，从而确保在保持高增益的同时，实现卓越的低仰角卫星跟踪，并提供可靠的信号跟踪。
小巧外形、轻便设计、专为集成而设计
HX-HE402A 采用紧凑的一体化设计，尺寸仅为 φ28.5*H37.6mm，重量不到 15g，将天线和电路集成在一个轻巧的单元中，从而最大限度地减少了无人机等轻型设备的有效载荷，提高了续航能力和便携性。
在恶劣环境下具有强大的抗干扰性能
HX-HE402A 兼具强大的抗干扰能力和卓越的信号跟踪性能。其优化的电路设计和预滤波低噪声放大器 (LNA) 可提供出色的带外干扰抑制，最大限度地减少电磁干扰，确保可靠的信号捕获。

Parameters

Performance
LNA
Mechaical
Environmental
Drawing

已接收信号	GPS L1/L2/L5 GLONASS G1/G2/G3 伽利略 E1/E5b/E5b/E6 BDS B1/B2/B3 伽利略 E1/E5a/E5b/E6 QZSS L1/L2/L5/L6 IRNSS L5 L波段
标称阻抗	50Ω
极化	RHCP
轴比（@Zenith）	典型值≤1dB
方位覆盖范围	360°
峰值增益	2.5dBi（天顶处）
