Introduction

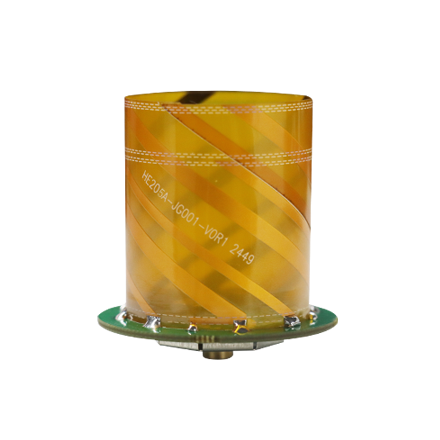

Harxon HX-HE205A嵌入式螺旋天线专为高精度定位而设计，可提供卓越的卫星信号跟踪，包括GPS L1/L2、北斗B1I/B2I、GLONASS G1/G2/G3、Galileo E1/E5b、QZSS L1/L2和L波段。其紧凑的外形和轻巧的设计使其非常适合集成到无人机中。该天线适用于测绘、遥感、灾害监测、精准农业、公共安全监控等广泛应用领域。

Dual-Band Multi-Constellation GNSS Support
MCX-Female Connector for Easy Integration
Compact Φ38.7 × H39.4 mm Design, Only 7 g
Precision-Tuned Design with Customization Options

Key Features

小巧外形、轻便设计、专为集成而设计
HX-HE205A 采用紧凑的集成设计，尺寸仅为 φ38.7 × 39.4 毫米，将天线和电路集成在一个轻巧的单元中，从而最大限度地减少了无人机等轻型设备的有效载荷，提高了续航能力和便携性。
先进的专利D-QHA技术
HX-HE205A 天线采用专利 D-QHA 技术，可实现稳定的宽角圆极化 (WACP) 性能，确保在保持高增益的同时，实现卓越的低仰角卫星跟踪，并提供可靠的信号跟踪。
强大的抗干扰性能
HX-HE205A 优化了电路布局，并配备了强大的预滤波 LNA，具有出色的带外干扰抑制性能，并能抑制可能出现的有害电磁干扰。
在复杂环境下进行跟踪
该天线具有高增益和宽辐射波束，能够出色地接收低仰角卫星信号。即使在树冠下或建筑物附近等复杂环境中，它也能有效地跟踪可见卫星，提供高精度、可靠的定位数据。

Parameters

Performance
LNA
Mechaical
Environmental

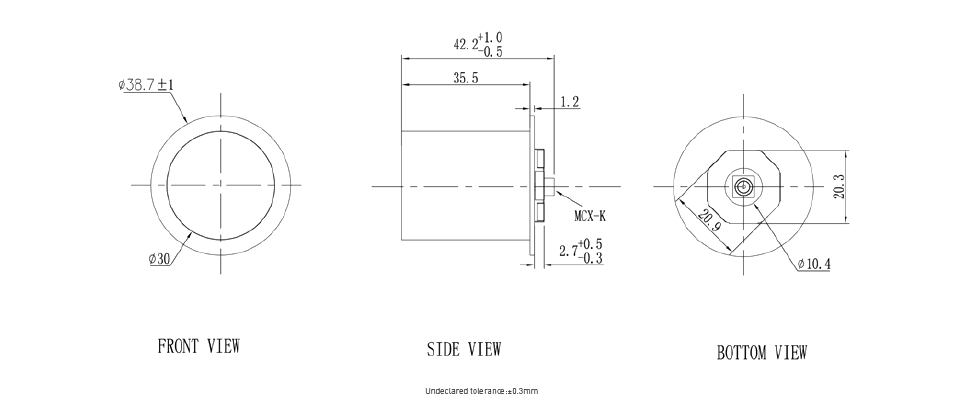

Drawing

已接收信号	GPS L1/L2 GLONASS G1/G2/G3 伽利略E1/E5b 北斗 B1I / B2I 伽利略E1/E5a/E5b QZSS L1/L2 L波段
标称阻抗	50Ω
极化	RHCP
轴比（@Zenith）	≤0.5dB（天顶处）
方位覆盖范围	360°
峰值增益	≥2.7dBi（天顶处）
