Introduction

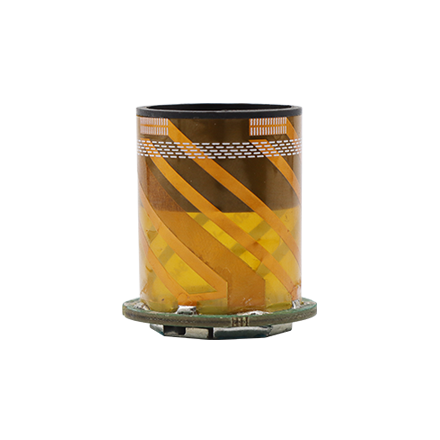

Harxon HX-CU7005A嵌入式螺旋天线专为高精度定位服务而设计，可提供卓越的卫星信号跟踪，包括GPS、GLONASS、GALILEO、北斗以及L波段校正服务。其厘米级定位精度使其成为测绘、各种无人机作业等应用的理想之选。

Key Features

先进的专利D-QHA技术
HX-CU7005A 采用专利 D-QHA 技术，可实现稳定的广角圆极化 (WACP) 性能，确保在保持高增益的同时，实现卓越的低仰角卫星跟踪，并提供可靠的信号跟踪。
高相位中心稳定性和一致的性能
HX-CU7005A采用多点馈电技术，确保了厘米级精度的高相位中心稳定性。其高增益、超低信号损耗和宽波束宽度有效提高了定位精度。
设计紧凑，功耗低
HX-CU7005A重量仅为10克，尺寸仅为D30*H34毫米，非常小巧。它也是一款低功耗天线，可以延长无人机的飞行续航时间。

已接收信号	GPS L1/L2/L5 GLONASS L1/L2 伽利略E1/E5a/E5b BDS B1/B2/B3 QZSS L1/L2/L5/L6 IRNSS L5 SBAS L1/L5 L波段
标称阻抗	50Ω
极化	RHCP
轴比	≤3dB
方位覆盖范围	360°（全方位）
输出驻波比	≤2.0
获得RHCP（最大值）	1166-1278MHz 2.4dBi (@ Zenith) 1559-1612MHz 2.5dBi（@天顶） L波段1.0dBi（@ Zenith）

低噪声放大器增益	33±2dB
噪声系数	≤2dB
输出驻波比	≤2.0
带外抑制	上频段：<1400MHz>30dB <1450MHz>33dB >1700MHz>30dB 低频段：<1000MHz>41dB<1100MHz>40dB<1130MHz>28dB
通带纹波	±2dB
工作电压	+3.3V 至 +12V 直流
运行电流	≤55mA
差分传播延迟	≤5ns
